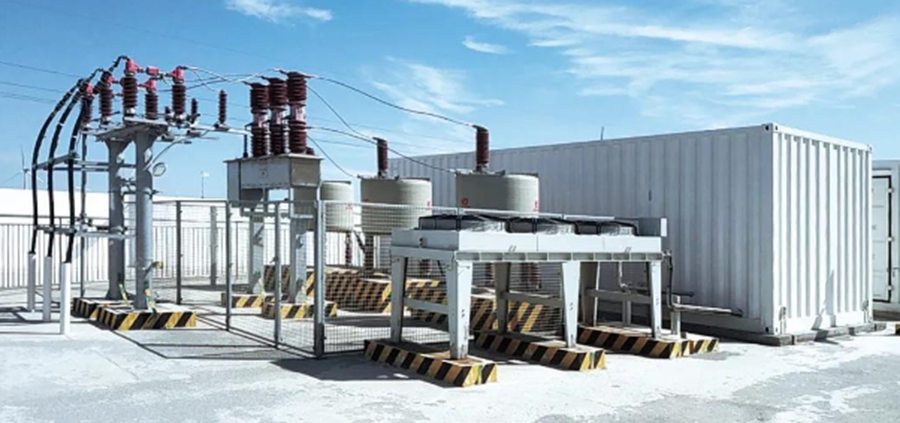

Высоковольтный статический генератор реактивной мощности (СГМ) — это устройство, использующее самокоммутируемый силовой полупроводниковый мостовой преобразователь для динамической компенсации реактивной мощности. Его применение эквивалентно подключению источника переменного реактивного тока параллельно электросети. Его выходной реактивный ток позволяет быстро отслеживать изменения реактивного тока нагрузки и автоматически компенсировать реактивную мощность, необходимую системе.

Статический генератор реактивной мощности (СГМ) серии BPAE-35kV – это устройство компенсации реактивной мощности, разработанное компанией Beijing Automation Control System Co., Ltd. (BAIC) с использованием новейших технологий в отрасли. По сравнению с традиционными методами, такими как синхронные конденсаторы, конденсаторы, реакторы и традиционные СРК (синтетические управляемые реакторы, ТКР), СГМ обладает непревзойденными преимуществами. В основе устройства лежит наиболее совершенная цепная структура в области силовых электронных преобразователей в сочетании с мощной и высокопроизводительной аппаратно-программной платформой контроллера, а также реализованы передовые и комплексные стратегии управления, представляющие собой новейшие технологии в области компенсации реактивной мощности.

Обзор компенсации реактивной мощности (1)

Напряжение сети	Un=35кВ
Максимально допустимое рабочее напряжение	<1,2Un, 1,1Un работает долгое время, 1,2Un в течение 1 минуты
частота	50
эффективность	>0,99
Управляющий источник питания	380 В переменного тока или 220 В постоянного тока
Эффект компенсации
Функция управления	Постоянное регулирование мощности, постоянное регулирование коэффициента мощности, постоянное регулирование напряжения переменного тока
Коэффициент мощности	>0,95 (в пределах компенсационного потенциала)
Ответ системы	<5 мс
Функция защиты	Перегрузка по выходному току, перенапряжение в сети, отказ привода IGBT, перенапряжение на стороне постоянного тока блока питания, перегрев, сбой связи и т. д.
жизнь	Проектный срок службы 20 лет
гармонический	Соответствует стандарту гармоник качества электроэнергии для общественных электросетей GB/T 14549-93
Расширенные функции	Гармоническая компенсация, подавление мерцания и подавление дисбаланса
другой
Структура системы	Интегрированная конструкция, модульная конструкция
Высоковольтная изоляция	Волоконно-оптическая связь, оптоизоляция
Метод охлаждения	с воздушным охлаждением
Уровень защиты	IP20 (требуется настройка для особых нужд)
Протокол связи	IEC61850, Modbus
Интерфейс связи	Ethernet, RS485
среда
Место использования	В помещении, без взрывоопасных и едких газов
Рабочая температура окружающей среды (°C)	-10~+40
Температура хранения/транспортировки (°C)	-40~+70
Влажность окружающей среды	20%~90%, без конденсации
Высота	менее 1000 м и более 1000 м номинальную выходную токовую мощность следует уменьшать на 1% на каждые 100 м увеличения внешнего изоляционного расстояния.

Станция Трансформатор

Трансформатор собственных нужд подстанции — это трансформатор на подстанции, который питает вспомогательное оборудование. Обычно это сухой трансформатор, питающийся непосредственно от высоковольтной шины, с напряжением вторичной обмотки, как правило, 0,4 кВ. Он используется в основном для следующих целей:

1.Обеспечить электроэнергией бытовые нужды на подстанции.

2.Для подачи переменного тока на оборудование подстанции, такое как защитные панели, двигатели накопления энергии в высоковольтных распределительных устройствах, а также источники питания, необходимые для работы механизмов.

3.Зарядите систему постоянного тока.

Обзор компенсации реактивной мощности (2)

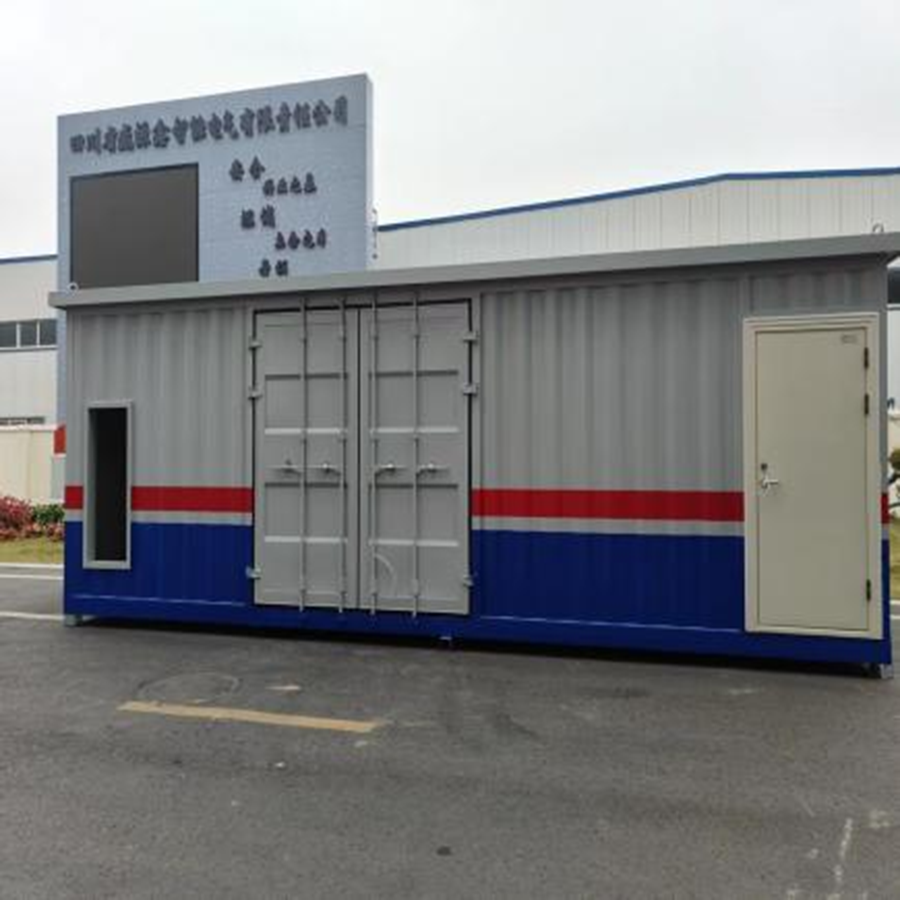

Классификация сборных домиков

Особенности сборных домиков:

Сборные модульные дома обладают такими преимуществами, как энергосбережение, экологичность, безопасность, гибкость, скорость и экономичность. Сборные модули не только решают проблемы длительного строительства, высокого уровня загрязнения окружающей среды и высокой стоимости, характерные для традиционных зданий, но и отвечают постоянно меняющимся пространственным потребностям и экологическим требованиям.

Согласно «Правилам организации дорожного движения для тяжеловесных и негабаритных транспортных средств», сборные контейнеры в основном делятся на три типа по размерам, а именно:

Внешние размеры сборной кабины Типа I составляют 6200 мм×2800 мм×3133 мм.

Внешние размеры сборной кабины Типа II составляют 9200 мм×2800 мм×3133 мм.

Внешние размеры сборной кабины Тип III составляют 12200 мм×2800 мм×3133 мм.

Если существующие стандартные размеры не соответствуют потребностям, можно изготовить дом по индивидуальному заказу в соответствии с реальными требованиями заказчика. Обычно существует два способа: один — это изменение длины, ширины и высоты стандартного дома по мере необходимости; другой — изготовление сборного дома большего размера по индивидуальному заказу путём соединения нескольких стандартных модулей.
