Инновационный центр китайской медицины Tianfu Проект по интегрированному производству, хранению и зарядке электроэнергии

1.1 Обзор проекта

Проект расположен в городе Тяньфу, провинция Сычуань, в районе Пэнчжоу. Доступная площадь крыши, составляющая примерно 3380 м², будет служить основой для конструкции навесной стены верхнего уровня. Предлагается установить распределенную фотоэлектрическую систему на крыше с установленной мощностью 648,0 кВт. Электроэнергия будет потребляться по модели «самостоятельное производство для собственного потребления, избыток подается в сеть», что позволит удовлетворить потребности предприятий, расположенных в парке, в электроэнергии.

Город традиционной китайской медицины Тяньфу расположен в городе Пэнчжоу провинции Сычуань на высоте 564 метра над уровнем моря. Его центральные координаты: 30,9466° северной широты и 103,9656° восточной долготы. Участок граничит с третьим восточным кольцевым шоссе Пэнчжоу и скоростной автомагистралью Чэнду-Ваньчжоу, что обеспечивает ему очень удобное транспортное сообщение.

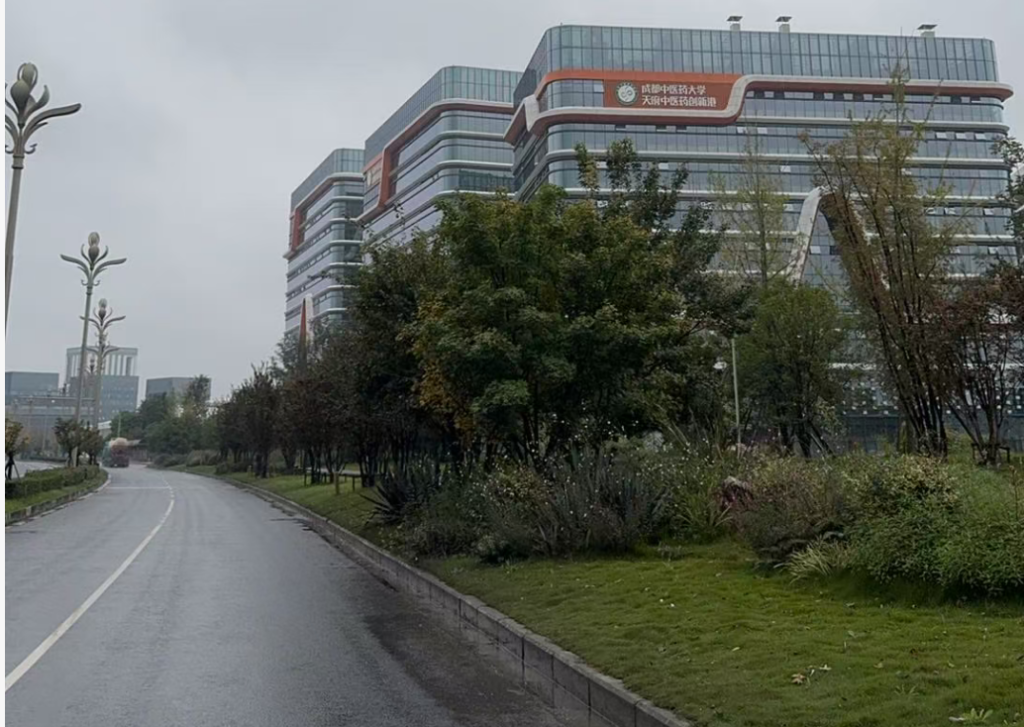

Рисунок 1.1-1 Географическое положение города китайской медицины Тяньфу

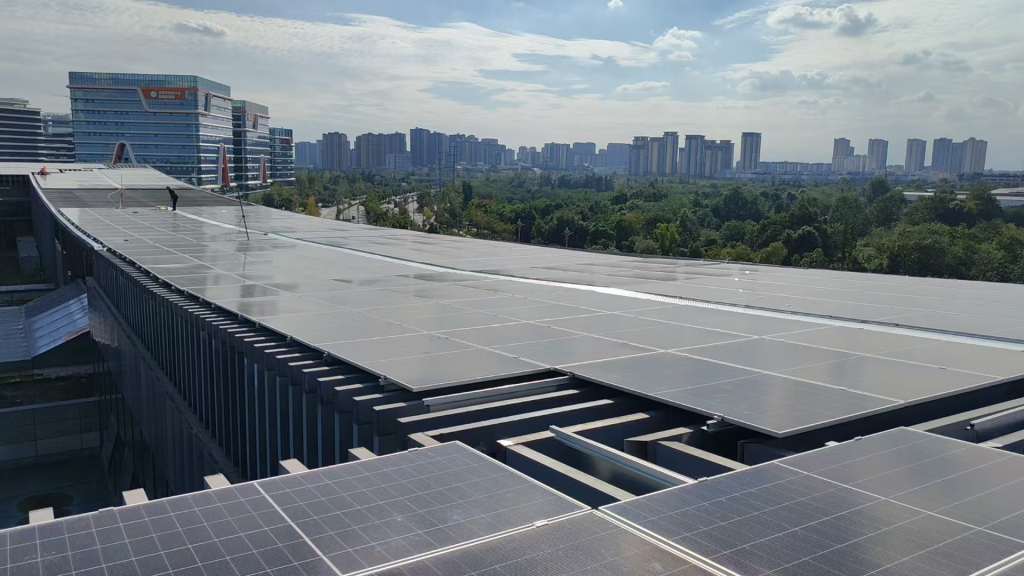

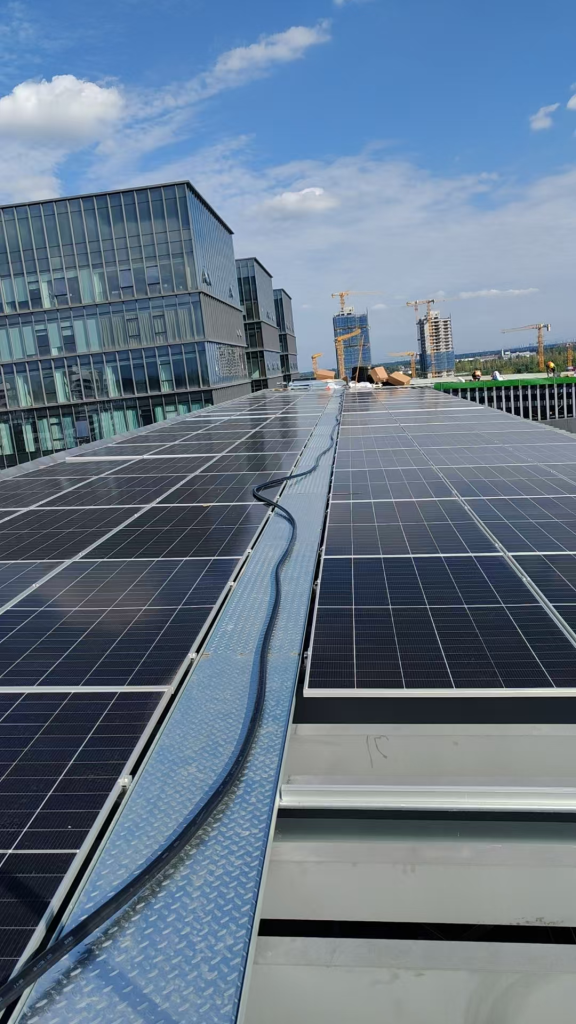

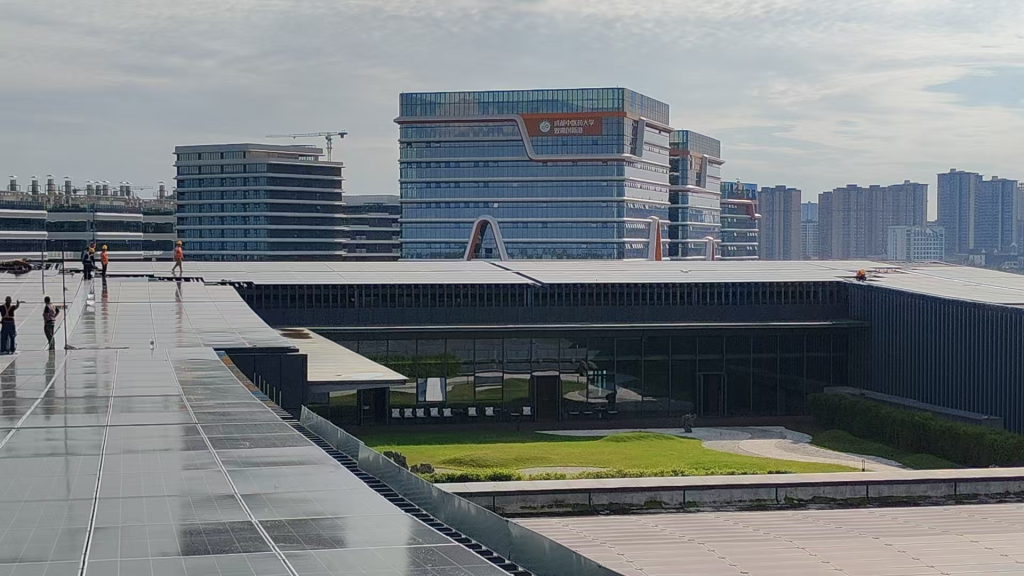

В рамках этого проекта крыши зданий в городе Пэнчжоу, известном как «город традиционной китайской медицины Тяньфу», используются для строительства фотоэлектрической электростанции. В проекте используются монокристаллические кремниевые фотоэлектрические модули с двойным стеклом мощностью 720 Вт, всего установлено 900 модулей. Каждая цепочка состоит из 14-20 фотоэлектрических модулей, сконфигурированных с четырьмя сетевыми инверторами мощностью 100 кВт, одним инвертором мощностью 70 кВт и одним инвертором мощностью 40 кВт. Фотоэлектрические модули на крыше уложены горизонтально на стальной конструкции верхнего уровня. Мощность проекта по переменному току составляет 510 кВт, а по постоянному току — 648,0 кВт.

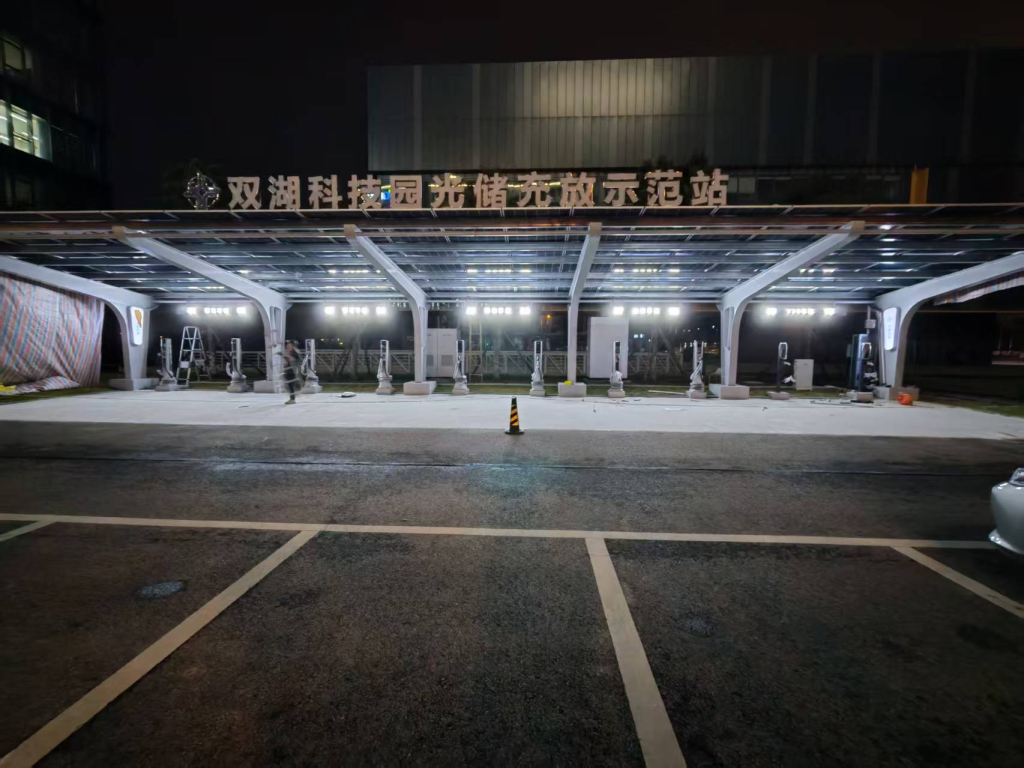

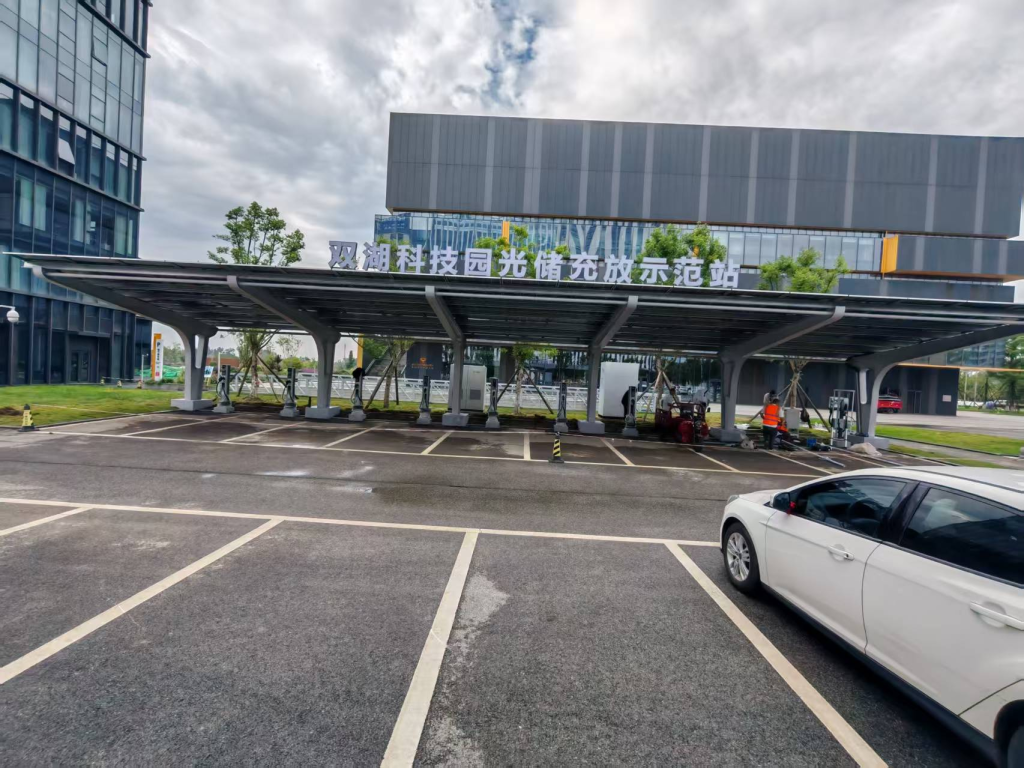

На основании результатов обследования объекта, в рамках проекта используются помещения здания A в комплексе Tianfu Chinese Medicine City и часть парковочных мест на автостоянке. Крыша имеет стальную конструкцию с навесными стенами, а ее полезная площадь составляет 3380 м². Мощность установки на крыше составляет 606,96 кВт, а на автостоянке — 41,04 кВт, что в сумме дает 648,0 кВт.

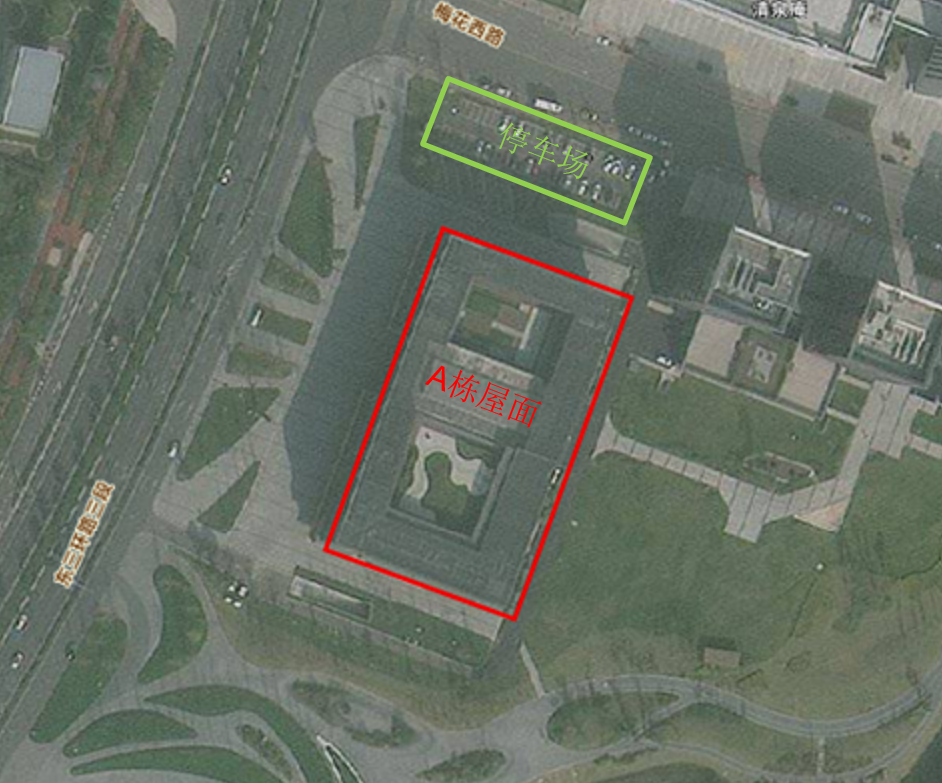

Рисунок 1.1-2 Спутниковый снимок города китайской медицины Тяньфу

1.2 Ресурсы солнечной энергии

Представительная годовая горизонтальная суммарная солнечная радиация на этом участке составляет 3472,6 МДж/м², что ниже 3780 МДж/м². Эта годовая горизонтальная суммарная солнечная радиация классифицируется как категория D («умеренная»). Стабильность солнечных ресурсов оценивается как «умеренная» по шкале C. Соотношение прямой и рассеянной солнечной радиации характеризуется как «преобладание рассеянной радиации» по шкале D. Участок обладает умеренной ценностью для развития солнечной энергетики.

1.3 Расчет адреса участка и несущей способности здания

Этот проект расположен на крыше здания города традиционной китайской медицины Тяньфу в Пэнчжоу.
Интенсивность сейсмической защиты для этого проекта составляет 7 баллов, с расчетным базовым значением сейсмического ускорения 0,15 g, и он классифицируется как сейсмическая группа II.

1.4 Объем и масштаб проекта

Масштаб фотоэлектрической электростанции в первую очередь определяется такими факторами, как ресурсы солнечной энергии в регионе, требования энергосистемы, а также условия для разработки и строительства проекта. С точки зрения региональных энергетических ресурсов, место реализации проекта обладает относительно стабильными ресурсами солнечной энергии, что делает его подходящим для развития и использования солнечной энергии. Установленная мощность этого проекта, 648,0 кВтп, соответствует масштабу, требуемому подходом к развитию подключенных к сети фотоэлектрических электростанций в рамках развития новых и возобновляемых источников энергии.

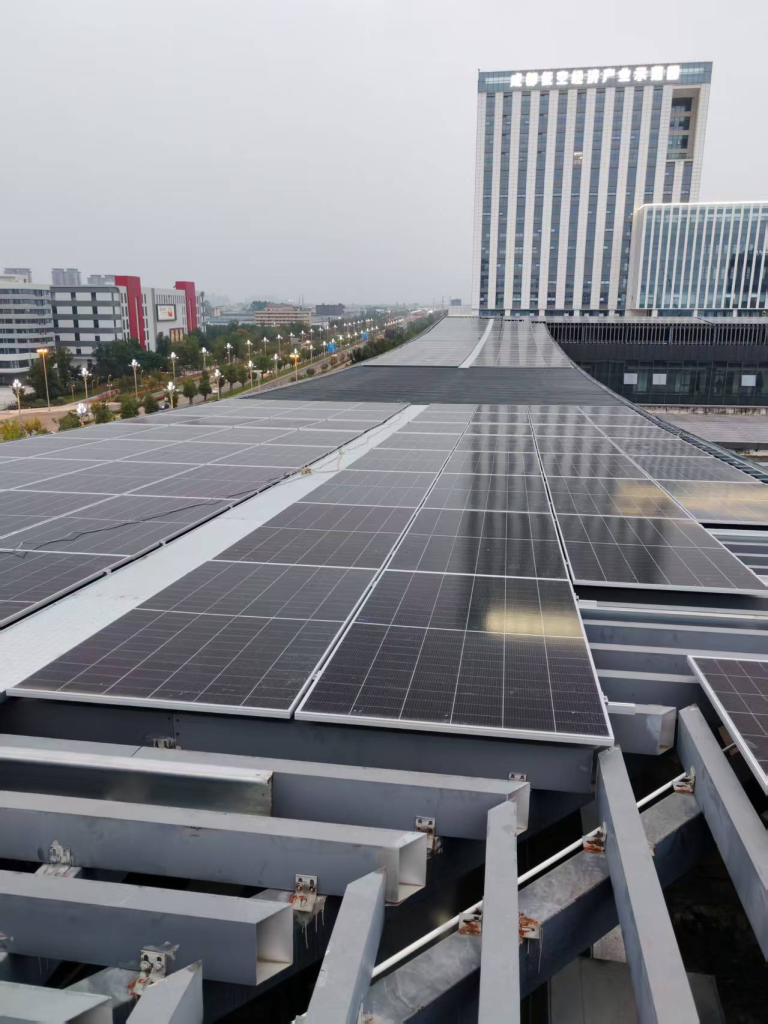

Инвестиции в проект и его строительство осуществляет компания State Power Investment Corporation Limited Sichuan Beiliu Green Motion New Energy Co. В рамках этого проекта для строительства фотоэлектрической электростанции используются крыши зданий в городе Пэнчжоу, расположенном в районе Тянфу, известном своей традиционной китайской медициной. Общая площадь крыш составляет около 3380 квадратных метров. Используются монокристаллические кремниевые фотоэлектрические модули с двойным стеклом мощностью 720 Вт, всего установлено 900 модулей. Каждая цепочка состоит из 14-20 фотоэлектрических модулей, сконфигурированных с четырьмя сетевыми инверторами мощностью 100 кВт, одним инвертором мощностью 70 кВт и одним инвертором мощностью 40 кВт. Монтажные рамы закреплены на стальной конструкции навеса крыши и фотоэлектрического навеса для автомобилей. Панели уложены ровно вдоль рам с зазором 2 см между каждой единицей. Проект работает по модели потребления «собственное потребление с подачей излишков в сеть».

1.5 Проектирование фотоэлектрической системы генерации электроэнергии

Основная конфигурация: Фактическая общая установленная мощность проекта составляет 648,0 кВтп, при этом используется распределенная генерация с централизованным подключением к сети. После всесторонней технической и экономической оценки для этого проекта были выбраны монокристаллические кремниевые фотоэлектрические модули мощностью 720 Втп. Модули на крыше расположены в цепочках по 14-20 единиц, с соотношением мощности постоянного и переменного тока примерно 1,27.
Прогнозируемые выгоды: По завершении проекта предполагается, что в первый год его реализации будет произведено 521 400 кВт·ч электроэнергии при годовом коэффициенте использования 804,65 часов. В течение 25-летнего срока эксплуатации среднегодовая выработка электроэнергии оценивается в 496 100 кВт·ч при среднегодовом коэффициенте использования 765,64 часов. Общий прогнозируемый объем выработки электроэнергии за 25 лет составляет 12 403 400 кВт·ч.
