Система хранения энергии
2025-12-03

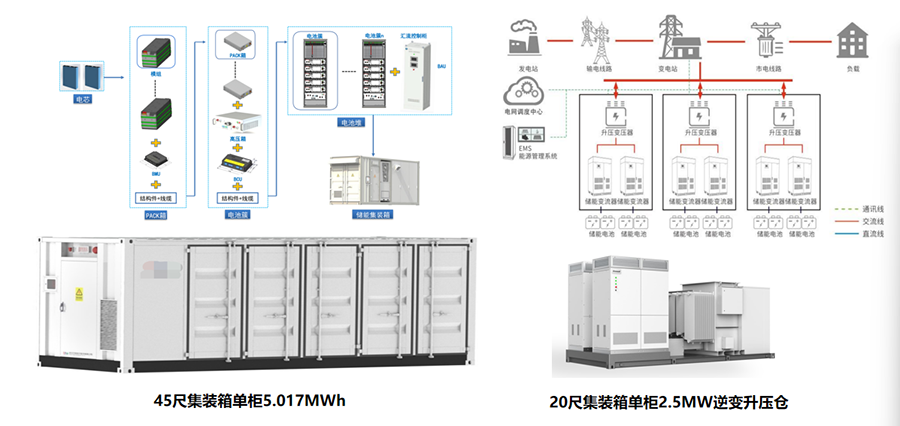

1.Компоненты накопителей энергии
2.Применение систем хранения энергии
3.Система управления аккумуляторными батареями
Система управления аккумуляторными батареями (BMS) использует трёхуровневую сетевую архитектуру. Каждый аккумуляторный блок управляется блоком управления аккумуляторными батареями (BMU), который отвечает за сбор данных о напряжении и температуре отдельных аккумуляторных батарей, а также выполняет функции выравнивания заряда. BMU взаимодействует по шине CAN, передавая информацию об отдельных аккумуляторных батареях (напряжение, температуру и уровень заряда) своим вышестоящим поставщикам.

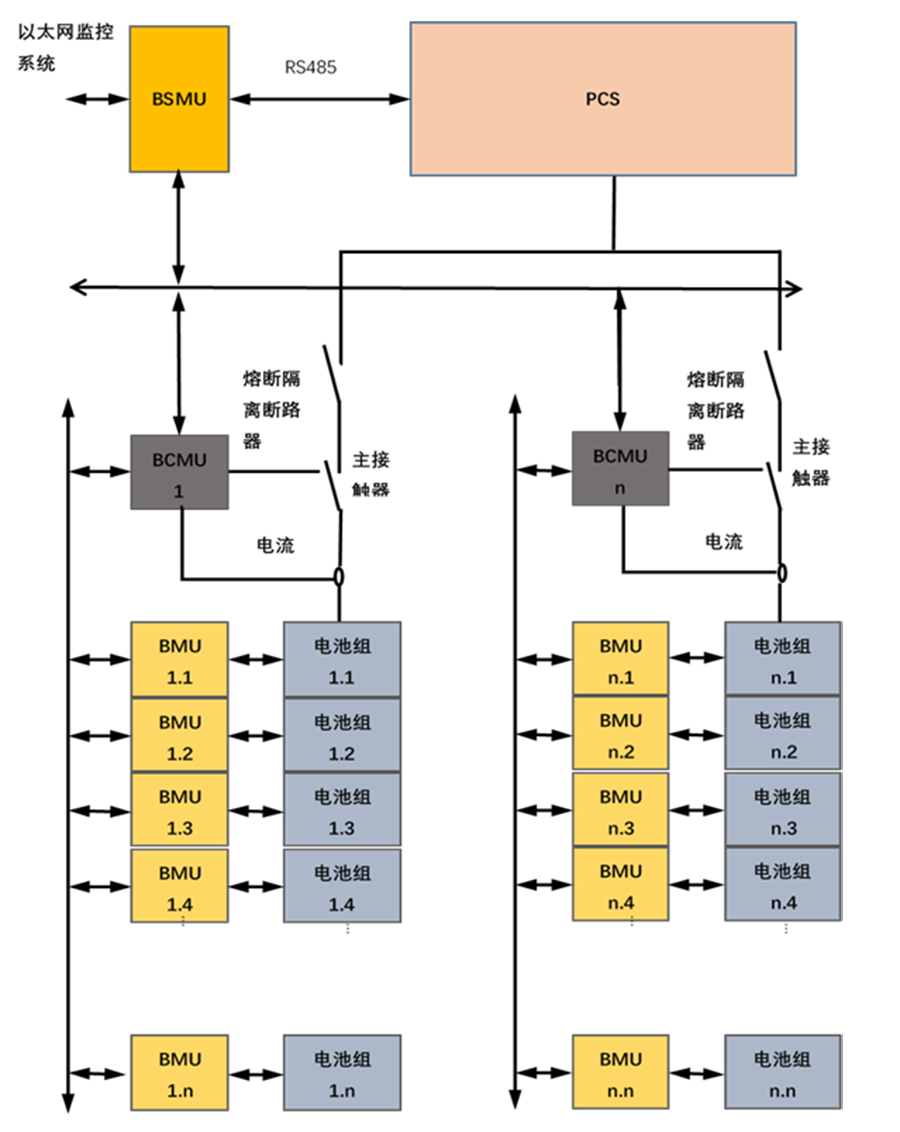

Каждый кластер батарей оснащен одним высоковольтным блоком, включающим блок управления аккумуляторными батареями (BCMU), который собирает данные о полном напряжении и токе кластера батарей, управляет контакторами кластера батарей и взаимодействует с вышестоящим устройством (коммуникация CAN). Каждый кластер батарей оснащен человеко-машинным интерфейсом системы управления батареями (BAMU), который обрабатывает информацию о батареях, загружаемую блоком управления аккумуляторными батареями (BCMU) по CAN-коммуникации. Он выполняет такие функции, как отображение, настройка параметров, сигнализация неисправностей и регистрация данных, а также взаимодействует с инвертором и серверной частью мониторинга. Для PCS: связь RS485, сухой контакт неисправности; для серверной части: связь LAN, протокол TCP_MODBUS. Системная архитектура одной системы управления батареями (BMS), оснащенной PCS, показана на рисунке.
